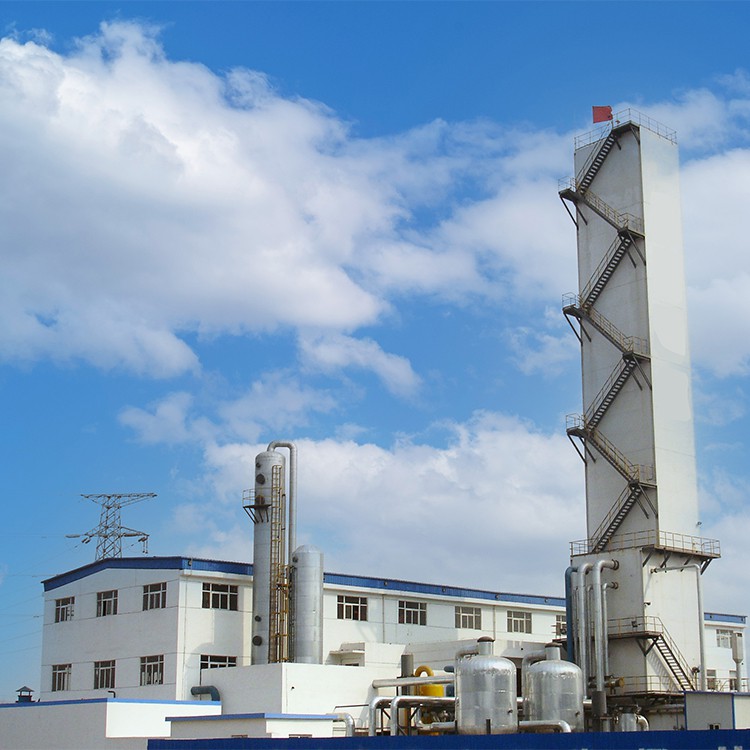

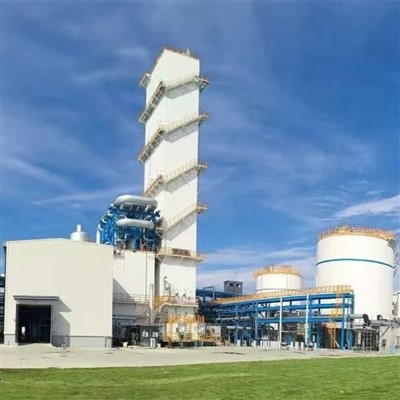

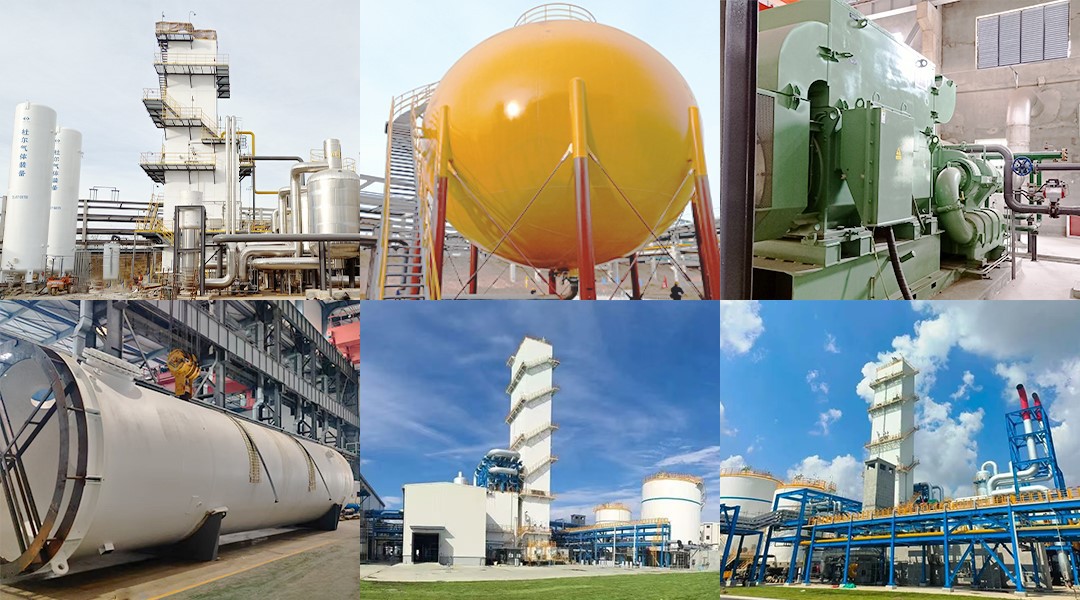

대형\/중간 크기의 공기 분리 장치

제품

용량 (NM³/h)

순도 (vol)

차가운 상자 MPA (G)의 압력

온도. 차가운 상자에서 (학위)

주목

gox

150-80000

99.6%보다 크거나 동일합니다₂

요구 사항에 따라

정상적인 온도.

간

0-200000

10ppmo보다 작거나 동일합니다₂

요구 사항에 따라

정상적인 온도.

액체 산소

50-10000

99.6%보다 크거나 동일합니다₂

-0.15

포화 또는 과냉각

HP-LOX

요구 사항에 따라

99.999%보다 크거나 동일합니다₂

£ 2ppmar

£ 5ppmn₂

-0.15

포화 또는 과냉각

린

0-10000

10ppmo보다 작거나 동일합니다₂

-0.5

포화 또는 과냉각

라

0-3000

1.5ppmo보다 작거나 동일합니다₂

4ppmn보다 작거나 동일합니다₂

-0.15

포화 또는 과냉각

원유 크립톤-Xenon 농축 물

0-200

요구 사항에 따라

-0.1

포화 또는 과냉각

조잡한 신원질 농축 물

0-15

NE+그는 60% 이상 또는 동일

-0.4

정상적인 온도.

아니요

주요 부분

기능

1

공기 압축 시스템

생기가 필터링 된 후 공기 압축기에 의해 -0. 5 MPa로 압축됩니다.

2

에어 부스터 시스템

장치에 대한 중간 압력 팽창 가스 공급원을 제공하고 흡수는 일반적으로 내부 압축 공정에 사용되는 중간 및 고압 액체 산소 (질소)의 냉각 용량을 제공합니다.

3

사전 냉각 시스템

압축 공기의 온도를 약 8-10 학위 C로 줄입니다.

4

정화 시스템

분자 체 흡착제에서 남은 수분, 이산화탄소 및 압축 공기의 탄화수소를 제거합니다.

5

증류 시스템 (콜드 박스)

증류 시스템은 공기 분리를 실현하는 열쇠입니다. 그것은 주로 산소와 질소 (아르곤)의 끓는점 차이를 사용하고, 부분 기화 및 부분 축합 과정을 여러 번 사용하여 낮은 끓는점 구성 요소를 액체 상에서 기체상으로 연속적으로 증발시킬 수 있으며, 동시에, 높은 끓는점은 기업으로부터 연속적으로 응축되어 산성 (Argon)의 분리를 인식한다.

6

터보 팽창 시스템

공기는 터빈 팽창기에서 팽창하여 장치에 필요한 냉각 용량을 제공합니다.

7

저장 및 기화 시스템

액체 산소, 액체 질소 및 액체 아르곤과 같은 분리 된 액체 제품을 저장하십시오.

8

기기 제어 시스템

전체 공기 분리 장치에는 전체 공기 분리 장치 (공기 압축기, 공기 부스터, 사전 냉각 시스템, 정제 시스템, 터빈 익스퍼드, 증류 시스템, 액체 저장 및 증기 시스템)의 공정 매개 변수를 모니터, 제어 및 연동시키는 중앙 제어 시스템이 장착되어 있습니다. 기계 장치 용 자체 제어 시스템은 Modbus의 공기 분리 장치 제어 시스템과 통신하여 중앙 제어실의 운영 스테이션에서 작동 상태를 모니터링 할 수 있습니다.

9

전기 제어 시스템

전기 제어 시스템은 공기 분리 장치의 전기 장비에 전력을 공급합니다. 합리적이고 최적화 된 전원 공급 장치 및 유통 시스템 설계는 투자 및 손실을 줄일 수있을뿐만 아니라 공기 분리 장치의 신뢰할 수있는 운영을위한 초석이자 보장 될 수 있습니다.
